Mastercam
![](img/mastercam/title.png)
Mastercamは、2軸から5軸まで対応可能なミル、 複合旋盤まで対応できるレーズ、 精密加工に欠かせないワイヤーEDM、 彫刻加工をサポートするアート、そして2次元図面はもとより、ソリッド&サーフェスが混在した状態でのモデリングを実現したハイブリッドCADデザイン、 その他特化したご要望にお応えできる豊富なオプションをご提供いたします。
モジュールを組み合わせることで、金型・試作・部品加工などあらゆる加工に対応します
![](img/mastercam/0.png)
デザイン(3次元CAD)
2Dワイヤーフレーム作図から3Dモデリングまで、シームレスな操作性を実現します!
Mastercam Designは、ワイヤーフレームやサーフェイス、ソリッドなど、豊富な作成機能でパーツ形状の作図をサポートするCADソリューションです。インポートしたモデルに問題がある場合でも、強力なCAD機能ですばやく修正でき、CAD機能とCAM機能が完全に統合され、プログラム作成作業へもシームレスに移行できます。
![](img/mastercam/main_design.png)
ワイヤーフレーム・サーフェス・ソリッドのハイブリッド
![](img/mastercam/1.png)
ワイヤーフレーム・サーフェス・ソリッドを自由に混在できるハイブリッドなCADです

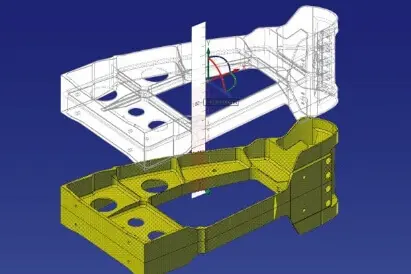

ダイナミック変形移動
![](img/mastercam/2.png)
グラフィカルな座標軸を使用して、モデルの移動・回転・整列をスムーズに行います。
シルエット境界
![](img/mastercam/3.png)
複数の曲面から外周輪郭を自動生成する機能で、工具制限境界の作成などに最適です
ソリッド ダイレクト編集
![](img/mastercam/4.png)
プッシュ/プルなどソリッドボディをダイレクトに編集する機能で、直感的なモデリングを可能にします
STLインポート、シェーディング
![](img/mastercam/5.png)
STLデータをシェーディング状態でダイレクトにインポートでき、変形移動や加工への利用ができます
解析機能(曲率、勾配など)
![](img/mastercam/6.png)
モデルの最小Rやドラフト角度などを検出し、指定した色で表示します
MILL (2軸~2軸半・単面3軸ミーリング加工)
ワイヤーフレームやソリッドモデルをベースに2軸、2軸半加工から制限付き3軸加工までのツールパスを簡単に作成!
効率性の高いミーリング ツールパスを容易にプログラミングすることができるCAMソリューションです。2軸~2軸半加工といった比較的シンプルなワークに加え、単一面の同時3軸加工にも対応した、費用対効果の高いモジュールとなっています。ドリル加工、輪郭加工、ポケット加工といった一般的な加工方法だけでなく、Dynamic Motionテクノロジーを利用した生産性の高い高度なツールパスも利用でき、加工現場のニーズに柔軟に対応します。
![](img/mastercam/main_mill.png)
3D輪郭加工
![](img/mastercam/m1.png)
3次元曲線に沿って同時3軸の輪郭動作を作成します
再切削
![](img/mastercam/m2.png)
前操作から削り残った部分を自動認識し、効率よく再切削パスを作成します
多面割り出し加工
![](img/mastercam/m3.png)
加工する平面を指定することで、任意の角度や座標系でツールパスを作成します
巻きつけ
![](img/mastercam/m4.png)
展開した形状の加工パスを、指定した軸を中心に巻きつけたロータリーパスへと変換します
ダイナミックポケット加工
![](img/mastercam/m5.png)
工具負荷が一定に保たれたツールパスにより、加工トラブルを抑制し、粗取り加工時間の短縮を実現します
2D、3Dワイヤーフレーム
![](img/mastercam/m6.png)
異なる平面のワイヤーフレームから2軸半のツールパスを作成します
自動フィーチャ認識
![](img/mastercam/m7.png)
ソリッド形状を自動認識し、各領域にパスを自動生成することによって加工プログラムの作成時間を短縮します
制限付き複合面粗取りと単一面仕上げ加工
![](img/mastercam/m8.png)
単一の曲面に対する3軸パスや、制限付きで複合面への粗取りパスを生成できます
MILL 3D (複合面同時3軸ミーリング加工)
効率的な粗加工から多彩な仕上げ加工まで、あらゆる形状にマッチするツールパスコマンドをご用意!
効率的な粗加工から多彩な仕上げ加工まで、あらゆる形状にマッチするツールパスコマンドをご用意!効率性の高いミーリング ツールパスを容易にプログラミングすることができるCAMソリューションです。Millモジュールで利用できる機能に加え、より複雑な自由曲面に対応できる同時3軸ツールパスの作成機能が豊富に揃っていますので、幅広い加工内容に柔軟に対応できます。また、Multiaxisオプションを追加することでCAD/CAM、同時5軸加工にも対応でき、加工現場のニーズに柔軟に対応します。
![](img/mastercam/main_mill3.png)
オプティ粗取り
![](img/mastercam/m9.png)
最新の切削理論に基づいた高速粗取り加工を実現。従来のパスとは異なり、複雑な形状でも滑らかな工具経路を生成します
オプティ取り残し
![](img/mastercam/m10.png)
小径の工具を使用することが多い取り残し加工でも、Dynamic Motionテクノロジーで高速な加工を実現します
ブレンド加工
![](img/mastercam/m11.png)
2曲線間でピッチが徐変するパスを生成することで、退避を抑えた滑らかなパスが得られます
面沿い加工
![](img/mastercam/m12.png)
曲面に沿った滑らかなパスを生成し、最良の仕上げツールパスを作成します
ハイブリッド仕上げ
![](img/mastercam/m13.png)
フラット・緩斜面を含んだ形状に対して完全仕上げの等高線パスを作成します
加工段階ごとにストック形状を生成可能
![](img/mastercam/m14.png)
各工程間で独立したストックを作成し、取り残し加工やベリファイで利用することができます
LATHE (旋盤加工)
基本的な旋削ツールパスから、旋盤加工機特有の動作までをトータルに実現!
Mastercam Latheには高精度な旋削パスを迅速にプログラムするために必要となる機能を取り揃えており、粗取り、溝入れ、ねじ切り、突切り、穴あけ、仕上げといった旋削加工の生産性アップに貢献。さらにC軸加工のプログラミングにも対応しています。また、Mastercam Millと組み合わせることで任意平面からのミーリング加工にも対応できるので、加工の幅がさらに大きく広がります。
![](img/mastercam/main_lathe.png)
ダイナミック粗取り
![](img/mastercam/l1.png)
Dynamic Motionの計算ルーチンを旋削粗取りツールパスに応用し、難削材の旋削加工を容易にします
輪郭粗取り
![](img/mastercam/l2.png)
選択された加工図形に対してオフセット粗取りパスを作成します。パーツ形状に近いストックの場合に有効です
柔軟な溝加工
![](img/mastercam/l3.png)
R付きや曲線にも対応した溝加工で、粗取り及び仕上げパスを生成します
PrimeTurning
![](img/mastercam/l4.png)
サンドビック・コロマントと提携して、高い加工効率と生産性向上を実現する新しいツールです
ストックプレビュー(3/4表示)
![](img/mastercam/l5.png)
ツールパス シミュレーションを行わなくても、旋削加工後の形状を3Dモデルで確認できます
回転プロファイル作図
![](img/mastercam/l6.png)
ソリッドやサーフェイス モデルから旋削加工用の断面図形を自動作成します
C軸ミーリング加工
![](img/mastercam/l7.png)
ワーク側面や巻きつけ形状に対し、C軸を使用したミーリング ツールパスの作成が可能です
旋盤動作設定
![](img/mastercam/l8.png)
ストックやチャックの設定を行い、掴み換えや心押し台など、旋盤特有の動作を設定できます
MILL-TURN (複合加工)
わかりやすいインタフェースで、 ツインスピンドル・ツインターレットの複合加工機を制御
Mastercam Mill-Turnは、複雑な多系統のプログラム作成を合理化することにより、複合加工のパフォーマンスと安全性を向上させます。複合加工機を効率的に活用することで、段取り換えにかける時間を削減することができ、現場の生産性が改善されます。 十分な実績があるMastercam MillとLatheのツールパス計算アルゴリズムが使用され、Mill-Turn独自のリアルなマシン シミュレーションや待ち合わせといった多系統プログラムの管理機能により、複合加工のデータ作成を強力にサポートします。
![](img/mastercam/main_mt.png)
シンクロマネージャ
![](img/mastercam/mt1.png)
上下刃物台の加工動作をスケジューリングすることで、操作間の同期設定を行います
ピンチターン
![](img/mastercam/mt2.png)
既存の粗取り操作を基に反対側のターレットで新たな切削パスを作成し、必要な同期を自動生成します
マシンシミュレーション
![](img/mastercam/mt3.png)
持ち換えや同期といった工作機械の動作を視覚的に表示し、干渉の確認が行えます
WIRE (ワイヤー放電加工)
2D輪郭から4軸上下異形状まで、カットのパターンをフレキシブルに指定できるシステム
Mastercam Wireは、放電加工のNCプログラムを迅速かつ容易に作成することができる生産性の高いソリューションです。2軸と4軸のワイヤーパス作成機能が揃っており、ワイヤーの動作、角度、アプローチや退出など、数多くの要素を細かく制御できます。
![](img/mastercam/main_wire.png)
輪郭
![](img/mastercam/w1.png)
ダイ形状・パンチ形状に合わせた設定や、進入退出からコーナー処理まで、ワイヤー加工に適切な設定が行えます
上下異形状
![](img/mastercam/w2.png)
上部形状と下部形状を指定し、さまざまな方法でリンクさせた上下異形状加工が可能です
コアレス
![](img/mastercam/w3.png)
破片を残さずにポケット動作のツールパスを作成するコアレス加工をサポートしています
ROUTER (木工加工)
木工加工用にデザインされ、NCルーター機に対応した加工パスを作成するシステム
NCルーター加工機に対して最適なソリューションとなるのがMastercam Router/Router 3Dです。Routerは2軸~2軸半加工といった比較的シンプルなワークに加え、単一面の同時3軸加工にも対応した費用対効果の高いモジュールとなっています。一方、Router 3Dはより複雑な自由曲面に対応できる同時3軸ツールパスの作成機能が豊富に揃っており、幅広い加工内容に柔軟に対応できます。また、丸ノコやブロックドリルなど、木工特有の加工内容もサポートしています。
![](img/mastercam/main_router.png)
2軸~5軸加工
![](img/mastercam/r1.png)
2軸(Router)から3軸(Router 3D)まで多彩な加工が可能。Multiaxisを組み合わせることで多軸加工まで対応します
丸ノコ
![](img/mastercam/r2.png)
ノコ歯に対応したソー ツールパスを作成します
ブロックドリル
![](img/mastercam/r3.png)
複数ドリルをブロックヘッドに配置し、指定位置でのドリル加工を行います
ファイル互換(トランスレーター)
以下のファイル形式に標準で対応しています。
ASCII、CADL、DWG、DXF、EPS、IGES、Inventor(IPT、IDW、IAM)、KeyCreator(CKD)、Parasolids、Rhino 3DM、SOLIDWORKS(SLDPRT、SLDASM、SLDDRW)、SAT(ACISソリッド)、Solid Edge(PAR及びPSM)、STEP、STL、VDA
※オプション機能としてCatia、Creo、Siemens NXのファイルにも対応しており、実質的にどのようなCADシステムで作成されたモデルでもインポート可能です。
動作環境
OS | 【最低】Windows 10の 64ビット版 Professional 【推奨】Windows 10の64ビット版 Professional |
---|---|
CPU | 【最低】Intel かAMDの64ビット プロセッサ(2.4GHz以上) 【推奨】Intel i7 かXeon E3 プロセッサ(3.2GHz以上) |
メモリ | 【最低】8GB 【推奨】32GB |
モニター | 【最低】解像度1920×1080 【推奨】解像度1920×1080以上 デュアルモニター |
HDD | 【最低】20 GBの空きがあるHDD USB / DVDドライブ(インストール、またはライセンス ファイルに使用) 【推奨】20 GBの空きがあるSSD USB / DVDドライブ(インストール、またはライセンス ファイルに使用) |
グラフィックカード | 【最低】OpenGL 3.2をサポートした1GBのメモリを搭載したもの。オンボードは不可 【推奨】NVIDIA QuadroかAMD FirePro/Radeon Proの グラフィック カードで4GB(以上)の専用メモリを 持つもの |
