HandyCAD MarkⅡ機能概要

業界標準と位置づけられるDXF,DWGフォーマットに関しては、最新のバージョンから粗悪なフォーマットまで、幅広く対応しており、今まで困難とされていたレイアウト空間や、一般的にトラブルが多いとされる寸法線に関しても、業界最高水準の変換精度を誇っています。 また、建築土木業界で標準化が進められているＳＸＦフォーマットにも逸早く対応 しています。 他にも、フリーソフトのJW_CADやアンドール社のCADSUPERなどに関しても積極的にサポートしていますので、既存の図面資源が無駄になる心配はありません。 大量の図面を一括して印刷したり、他フォーマットへ変換したりと、バッチ的処理が要求される場面においてもHandyCAD MarkⅡは十分威力を発揮します。

マウス操作において認識したい座標や要素をやさしくナビゲートしてくれる、そんな心配りを体感できるのがHandyCAD MarkⅡです。
コマンドによっては座標と要素の同時受付が可能なので、従来のCADのような切り替え操作は不要です。 また、認識座標（端点、交点など）別に表示マーカータイプを指定したり、ツールチップの表示ON/OFFなど、きめ細かな設定で更に使い易くできます。
マウスホイールに関しても、回転はズーミング、ドラッグは移動、ダブルクリックは原図と、当たり前と思われる操作を当たり前のように実現しています。
属性バーなどのボタン操作においては、携帯電話などにも多く採用されている「長押しボタン」機能を採用する事により、左クリックは次項目、右クリックは前項目、長押しはリスト表示と、省操作で様々な機能を実現しています。 また、頻繁に使用するコマンド起動ボタン（ツールバーボタンなど）では、ボタンダウンのアクションだけでコマンド起動できますのでレスポンスの良い操作が体感できます。

コマンドプロパティと称する共通インターフェースの採用により、コマンドに必要なパラメータは一覧で表示され、各パラメータは随時入力を受け付けていますので、フレキシブルなオペレーションが可能となっています。 また、各パラメータには参照ボタンが付いていますので、必要な時には何時でもCAD要素から情報を参照できます。

ループ認識オペレーションにおいても、閉じた領域をワンクリックで自動認識する機能や、矩形内の複数領域を一括認識する機能など、今までに無い軽快なオペレーションを実現しています。

Officeアプリケーションと連動させる事により、ワンランク上のドキュメント作成が可能です。
図面にExcelやWordなどのオブジェクトを貼り付けて編集する事も当然可能ですが、貼り付けたオブジェクトをCAD図形に変換することができますので、CADとしての編集や他フォーマットへ変換する場面などで威力を発揮します。
逆に、ExcelやWord などにHandyCAD MarkIIの図面を貼り付け、ダイレクトに編集することもできます。

【座標一覧】
指定した点/円/シンボルの座標一覧を作成します。
接頭文字・連番を付加することで、一覧表と指定した要素との対応が確認できます。
ターゲットに円/シンボルを指定した場合には直径別/シンボル別に表を作成することが出来ます。
また、表の幅の調整、備考欄の有無も指定出来ます。

【座標出力】
指定した点/円/シンボルの座標を指定した書式に基づき任意のヘッダー/フッターを付けてテキスト出力できます。
ターゲットに円/シンボルを指定した場合には直径別/シンボル毎にブロックヘッダー/ブロックフッターを付けることも出来ます。
グルーピングにより指定されたターゲットの座標値は一旦テキスト出力ダイアログに表示されます。そこで、必要であれば編集を行い、保存ボタン押下で表示される座標一覧の出力ダイアログからファイル出力します。

【座標寸法/直交座標】
いずれのコマンドも指定した点/円/シンボルの座標を寸法記入します。
振り分け点を指定することにより、引出し方向が指定できます。
座標寸法コマンドでは文字が重なる場合に引出し部分が折り曲げられ座標値が重ならないように調整されます。

【端点連続】
2要素の端点間距離が指定した許容誤差より小さい場合に連続要素と 判定され、端点が同一座標に補正されます。

【座標補正】
例えば有効桁に５を指定すると小数点以下６桁目を四捨五入し座標値 を丸めます。

【角度補正】

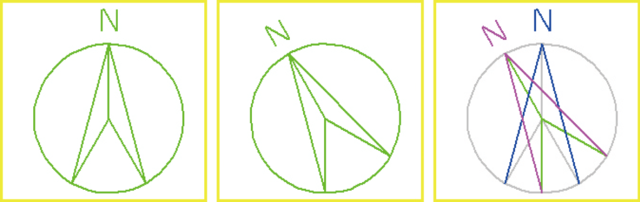

線分の角度が水平/垂直に対して指定の角度誤差範囲内なら始点を 基準に角度補正します。 ※曲線、楕円要素は処理対象外です。

ダイアログ上で歯車の諸元、作図条件を入力し図面へ 配置します。
歯車の種類は外歯、内歯、ラックに対応しています。 転位係数の指定の他、またぎ歯厚法、オーバーピン法 にも対応しています。

ダイアログ上で板カムの諸元を入力し図面へ配置します。
カム曲線の種類は単弦（正弦）、サイクロイド、等速度、変形台形変形正弦、変形等速度に対応しています。

読込みの際に自動で3Dデータの最適化（シートの縫い合わせやジオメトリの単純化）、 3D要素の情報や3D要素間の距離など、ダイレクトに3Dデータの計測が可能です。
また、 複数のアセンブリパーツで構成された3Dデータであっても必要なパーツのみ表示させ、投影変換する事が可能です。

スキャナ取り込みで発生しやすいノイズや原紙のズレから起こる歪みに対しても簡単な操作で補正する事が可能です。

図面と関連ドキュメント（資料）をフォルダ単位で管理している場合、管理フォルダが多重に階層化されていると変更箇所を見落としてしまうことがあります。
「フォルダ比較」は、新旧２つのフォルダの相違点を簡単に調べ上げる事ができ、その際に「図面比較」も同時に行えますので、変更箇所の見落としがなくなります。
比較結果の画面では、リストのフィルタリング、ファイルのコピー、削除、図面の表示などが行えます。

結果図面を基にした目視による検図作業でも、構成要素の表示／非表示を瞬時に切り替える便利なコマンドや、ウィンドウの同期機能を使うことで、検図作業が飛躍的にアップします。

このマークアップには引き出し付きコメントを始め、フリーハンドスケッチのような雲形状もご用意していますので、CADの知識がなくても簡単に作成することができます。 マークアップファイルは図面ファイル名と同名で保存する事で、次回から図面を開くとマークアップファイルも自動で読み込まれます。

プロセスツリーで工程・定義の確認が容易にでき、ツールパスによるシミュレーションが可能です。 工程・定義の順序入れ替え、削除する事ができます。工程作成を行います。定義追加はアクティブ工程に対して行います。プロパティで工程・定義の設定を変更する事ができます。再定義で工程・定義の形状および設定を変更する事ができます。定義、工程のチェックON/OFF により、画面表示、NC 生成を指定する事ができます。

　 画面表示は加工種類毎にカラー表示され、選択した定義（または工程全体）がハイライト表示（赤色）されます。(図は塗りつぶしモード表示を行っている時の状態。)

切り込みビッチが工具半径を上回るとエッジ部分に三角形の削り残しが発生してきますが、オフセットの最適演算を使用する事により削り残し箇所を自動で取り去ることができますので、加工時間の大幅な短縮につながります。

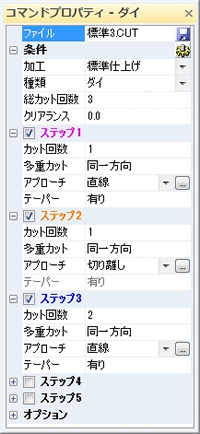

各定義のコマンドプロパティ－ステップ項目を設定することにより、フレキシブルにカットパターンを指定できます。
ステップ項目はカット回数、アプローチの種類、テーパーの有り／無し などの指定が可能です。
また、アプローチの種類によって「切り残し」、「切り離し」、「仕上げ」に区分けされ、最適な順序でＮＣが作成されます。

プログラム面、UVプログラム面の関連ポイントを結んで指定します。点－要素、要素－要素など点・線・円の全てのタイプ同士を指定することができます。NC生成時に機械設定のUV命令の仕様と近似トレランスに従って、自動的に線分近似した経路を生成することができます。

１つの形状について、複数の切り残し箇所を指定することができます。

テーパーをループ全体、または各要素に指定することができます。定義後はあらかじめ設定したUV プログラム面までの厚みを考慮して表示します。テーパー指定において、ループ周回方向、径補正方向、テーパー方向を意識せず、UV プログラム面への傾斜をイメージして指定することができます。

チップとホルダーをパラメータ入力するだけで登録でき、それらを組み合わせてバイトとして登録できます。
