SRM-20 機能概要

monoFab SRM-20

夢やアイデアを、もっと自由にカタチにしたい。 その想いに応えるために、想像する楽しさとモノづくりの喜びをひとつにした新しいデスクトップツール“monoFab”。(ローランド ディー.ジー. )
立体物を削りだして造形する3D切削加工機「SRM-20」なら、思い浮かんだアイデアをより高精度に立体化。

組み上げたワーキングモデルで、嵌合や構造、動作チェックなど使いやすさの検証までプロトタイプで行えます。


主な特徴

さらに進化したコンパクトな切削加工機

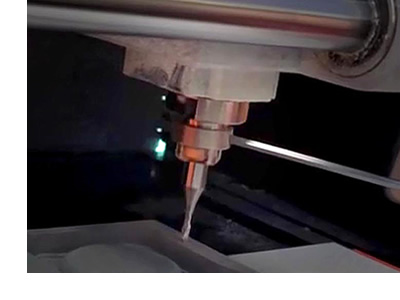

オフィスにも手軽に置けるデスクトップサイズの3D切削加工機「SRM-20」。機構部分をはじめ、スピンドルユニットやツールコレットを新たに設計し、出力制御を行うソフトウェア分解能を従来機*の約2.5倍にアップ。
切削精度が向上し、加工表面がよりなめらかに仕上がります。ケミカルウッドやモデリングワックスなど幅広い材料を切削でき、最終に近い素材で試作が行えます。また、オプションで刃先の形状やサイズの異なるエンドミルを使用でき、細部まで高精度に仕上げられます。



オフィスにも置けるクリーン&安心設計

加工時に発生する切削屑や粉塵の飛散を防ぐフルカバー構造による防塵設計です。また、集塵トレイを標準で装備しているため、オフィスに置いたときにも安全でクリーンな環境を保ちます。



シンプルな操作体系で切削加工を効率化

パソコン画面から手軽に操作できる「VPanel」を搭載。4方向のカーソル移動や速度調整により、原点を効率よく設定できます。また、加工途中のスピンドルの回転数や加工速度の変更(オーバーライド機能)も可能。材料や加工状況に合わせて、回転数や速度を変えられるため、加工時間の短縮やより精度の高い仕上がりを実現します。




自在に切削加工が行えるCAMソフト「SRP Player」

SRP Playerは、3D CAD/CGの設計・デザインデータを切削データに変換するCAMソフトウェアです。試作加工がはじめての方でもステップ・バイ・ステップで簡単に設定が行えるとともに、仕上がりが確認できるプレビュー機能や加工時間を予測する機能も備え、スムーズな加工をサポートします。





手軽に使える簡易加工ソフト「ClickMILL」

3D CADを使わず、穴あけ、面だし、面取り、ポケット加工などが行える簡易加工ソフトウェアです。単純な加工や後加工はもちろん、治具製作などにも活躍します。



仕様

monoFab SRM-20
加工可能な材料ケミカルウッド、モデリングワックスなどの樹脂(金属は対象外)、工作用基板
XYZストローク203.2(X)×152.4(Y) ×60.5(Z)mm
コレット先端からテーブルまでの距離最大130.75mm
ワークテーブルサイズ232.2(X)×156.6(Y)mm
取付可能なワーク質量2kg
XYZ軸駆動方式ステッピングモーター
動作速度6~1800mm/min
ソフトウェア分解能0.01mm/step(RML-1)、 0.001mm/step (NCコード)
機械的分解能0.000998594mm/step
スピンドルモーター/最高回転数
切削ツールチャックコレット方式
インターフェースUSB
制御コマンドRML-1、NCコード
電源本体:DC24V、2.5A
専用ACアダプター: AC 100V-240V±10%、50/60Hz
消費電力約55W
動作音動作時(非切削時):65dB(A)以下、待機時:45dB(A)以下
外形寸法/質量451.0(幅)×426.6(奥行)×426.2(高さ)/19.6 kg
環境温度:5~40℃、湿度:35%~80% RH(ただし結露のないこと)
付属品ACアダプター、電源コード、USBケーブル、切削ツール、コレット、セットスクリューネジ、スパナ(10mm /7mm )、六角レンチ(対辺3 mm / 対辺2 mm)、位置決め用ピン、両面テープ、Start-upページ案内カード、「はじめにお読みください(冊子)」

SRM-20推奨システム条件
オペレーティングシステムWindows® 8.1/10 (32ビット/64ビット版)※
CPUIntel® Core™ 2 Duo 以上 (Core™ i5以上を推奨)
メモリ1GB以上のRAM (2GB以上を推奨)
ビデオカードおよびディスプレイ1280x1024ピクセル以上を推奨
インストールに必要なハードディスク空き容量100MB以上を推奨
その他インターネットに接続できる環境とWebブラウザ
