MODELA Pro II MDX-540S-AP

製造現場に求められる高精度、操作性、適応性を備え、治具製造・小量生産・追加工の内製化を容易にする3D切削RPマシンのオールインワンパッケージモデル。導入したその日からコスト削減・効率化をサポートします



MDX-540S-APの全体画像

パッケージ内容

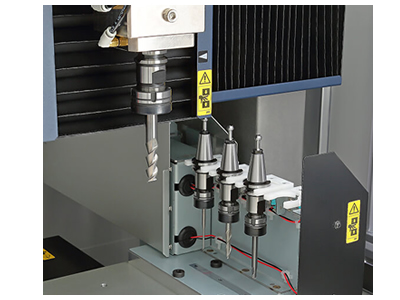

MDX-540S-APのオートツールチェンジャーで仕上げまで一工程での画像

オートツールチェンジャーで
仕上げまで一工程で

荒削りから仕上げまで、最適なツールを選択しツール交換の手間を軽減する4スロットのオートツールチェンジャーを標準装備。
手間のかかる刃長測定や原点設定も自動的に行い、データ送信から仕上げ加工終了まで自動で行います。



精密な加工を実現する高精度モデル

MDX-540S-AP 精密な加工を実現する高精度モデルの画像

精密ボールねじによりバックラッシュを大幅に軽減し、±0.02mmの「原点再現性」と「繰り返し精度」を実現。3Dプリンターでは難しい、嵌合部品や治具製作に最適です。

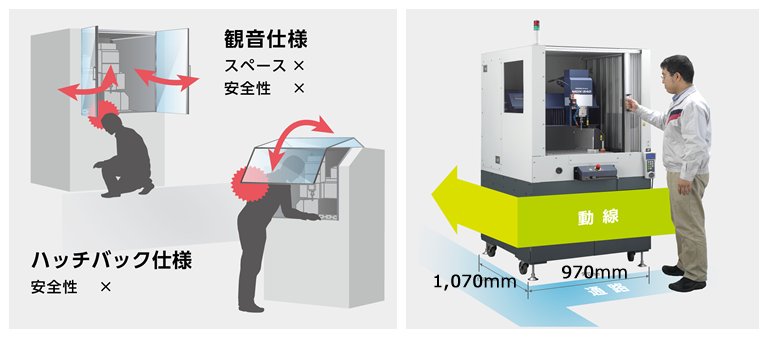

スライドドアにより省スペースでの運用が可能

MDX-540S-AP スライドドアにより省スペースでの運用が可能の画像

MDXシリーズ モデル比較


MDX-540 MDX-540S MDX-540S-AP MDX-50
加工可能な材料 樹脂・木材・軽金属(アルミ・真鍮) 樹脂・木材
動作範囲 500mm(X)※ATC設置時400mm
400mm(Y)
155mm(Z)
400mm(X)
400mm(Y)
155mm(Z)
400(X)mm
305(Y)mm
135(Z)mm
外形寸法/重量 745mm(W)
955mm(D)
858mm(H)
102kg
765mm(W)
955mm(D)
858mm(H)
102kg
970mm(W)
1070mm(D)
1943mm(H)
420kg
760(W)mm
900(D)mm
732(H)mm
122kg
ATC オプション:4本 標準装備:4本 標準装備:6本
最大工具径 φ10mm φ6mm(取付可能ツールシャンク径:
φ6mm、φ4mm、φ3mm)
スピンドル回転速度 400〜12000rpm 4000〜15000rpm
機械的分解能 0.001mm 0.01mm
コンプレッサー ATC及びエアブローキット設置時必要 必須 不要
電源 100V
消費電力 約700W 約95W
